Verlichting

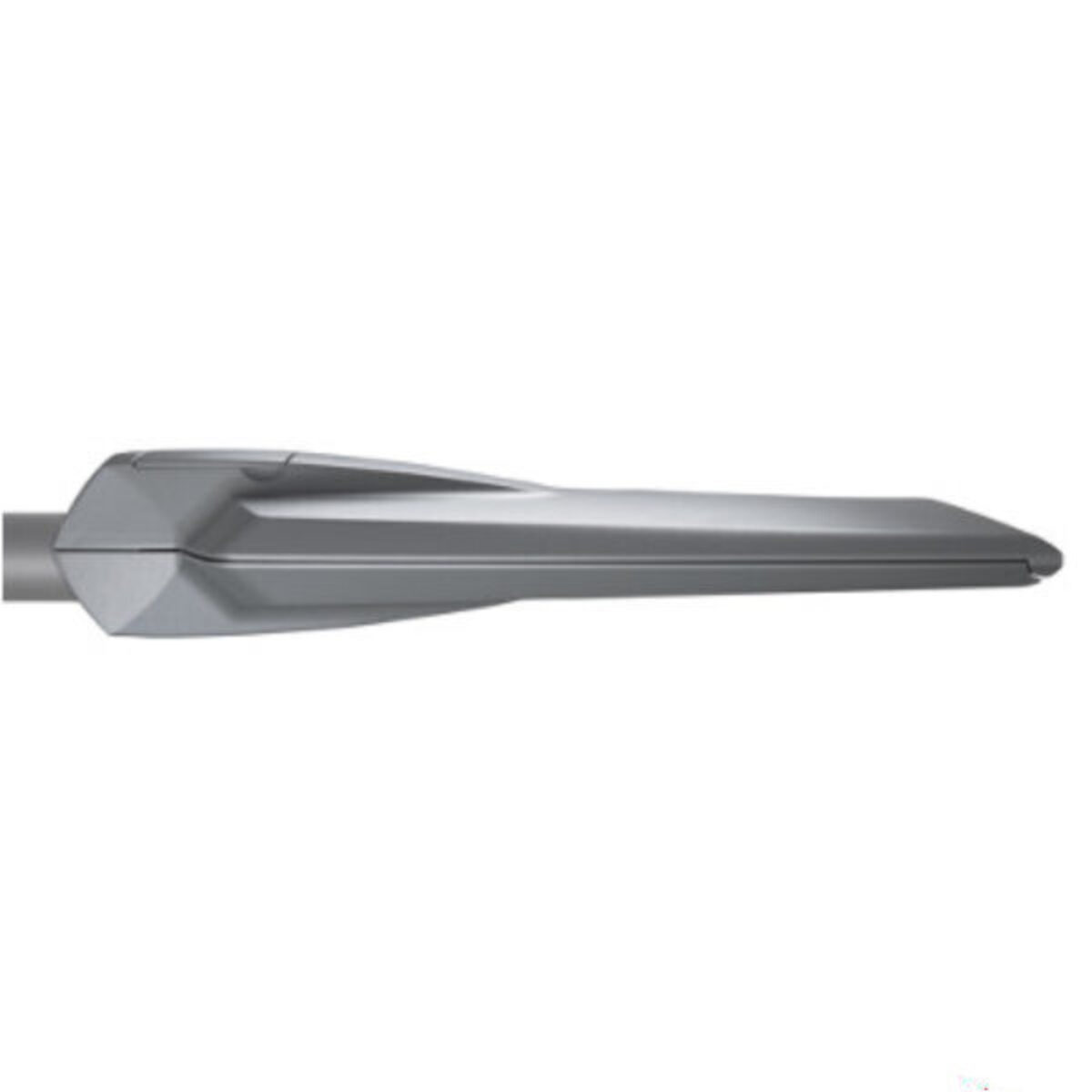

ZELDA

design by Eclatec

ZELDA: Doordacht concept.

Bij de ZELDA is het mogelijk om de bovenklep zonder gereedschap
te openen te verwijderen en te verwisselen.
Een doordacht concept en zeer efficiënt daar waar een snelle service een must is.

Ideaal voor snelwegen, verkeerswegen, -pleinen en terminals.

Zoals ieder standaard functioneel kofferarmatuur is de ZELDA volledig af te stemmen,
op de gewenste lichtbehoefte en kan het voorzien worden met diverse “smart”-oplossingen.
Dit alles maakt dat het fijn werken is met de ZELDA.

Toepassingen

Fietspaden

Fietspaden

Voetpaden

Voetpaden

Woonstraten

Woonstraten

Hoofdwegen

Hoofdwegen

Terreinverlichting

Terreinverlichting

Verblijfsgebieden

Verblijfsgebieden

Snelwegen

Snelwegen

Parkeerterreinen

Parkeerterreinen

Kenmerken

Toepassingen

• Geschikt voor top en opschuif
• ZELDA 1:
- Fietspaden, voetpaden, woonstraten, verblijfsgebieden
• ZELDA 2&3:
- Hoofdwegen, provinciale-, en snelwegen
• Aanbevolen hoogte:
- ZELDA 1: 4 tot 6mtr
- ZELDA 2: 7 tot 10mtr
- ZELDA 3: 7 tot 12mtr

Omschrijving

• Behuizing uitgevoerd in spuitgietaluminium
• X-versie: te openen met gereedschap
S-versie: te openen zonder gereedschap
• Deksel met alle componenten direct uitwisselbaar
• Poedercoating in RAL-kleur naar keuze
• IP66 volgens EN 60 529
• IK10
• Klasse I of II
• Led module: BLS led strips
• Led kleuren: 2,2 / 2,4 / 2,7 / 3 en 4000K
• Een grote verscheidenheid aan lenzen

Materiaalgebruik

ZELDA 1:
- aluminium 69%, glas 9%, plastic 1%, staal 5%, anders 16%
ZELDA 2:
- aluminium 66%, glas 11%, plastic 2%, staal 4%, anders 17%
ZELDA 3:
- aluminium 67%, glas 12%, plastic 1%, staal 2%, anders 18%
• Voldoet aan de RoHS richtlijn
• Hoge mate recyclebaar

Montage mogelijkheden

• Geïntegreerd, roterend opzet-, opschuifstuk
• Top of opschuif Ø 60mm / Ø 49mm
• Top Ø 76mm
• Tilt:
- Top: 0, +5, +10, +15, +20 graden
- Opschuif: 0, -5, -10, -15, -20 graden

Afscherming en afdichting

• Geëxtrudeerde siliconen afdichting
• Kabelwartel
• Ademend door middel van een actief filter

Connectiviteit

• 0-10V
• DALI
• SR+Zhaga (D4I)
• Bluetooth

Dimensies

• ZELDA 1
- LxBxH: 637 x 360 x 126mm
- Gewicht: 7,5kg
- Scx: 0,06m2

• ZELDA 2
- LxBxH: 718 x 430 x 126mm
- Gewicht: 9,5kg
- Scx: 0,08m2

• ZELDA 3
- LxBxH: 802 x 470 x 126mm
- Gewicht: 13kg
- Scx: 0,08m2

Opties

• Voorzien met 6, 9 of 13mtr kabel HO7RNF
• Zeewaterbestendige coating
• 2de Zhaga connector
• Diverse koppelstukken
• Back Light Shields
